检测工序的自动化
去除不良风险
提高品质 缩减费用
提高品质 缩减费用
- 与AOI联动，实时画面检测不良，无需物理接触即可确认所有不良。
- 可通过系统准确验证不良情况。
- 工作人员无需随时待命检查。
- 有NG PCB导致的生产线中断。

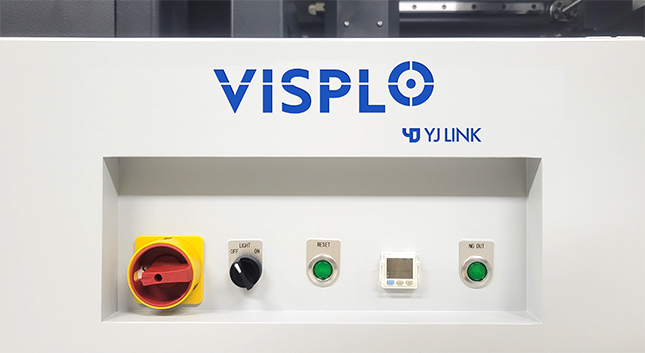

开关
Power
Light switch
Reset Button
NG Out Button
1
2
3
4
1. Power
2. Light switch
3. Reset Button
4. NG Out Button

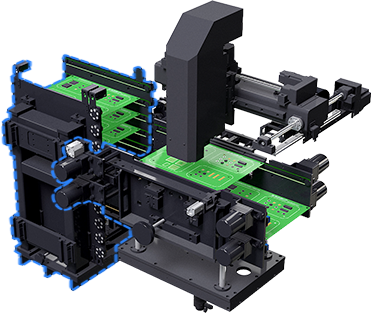

内部结构(Rack 区间)
Rack 区间 – 装载 NG PCB
- 在Rack区间最多装载10张PCB
- 必要时，工作人间将装载 Rack 的 NG PCB 调动到检查区
- Rack区间全部装载前，通过塔灯通知
作业者无需一直在生产线等待

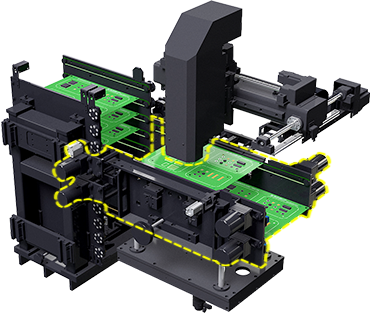

内部结构(Conveyor 区间)
Conveyor 区间 - 2层 构造 (分别驱动)
- 2F : 通过360º 摄像头检查NG PCB
- 1F : 排出OK PCB
- 最终判定为OK的PCB从NG转换到PASS，进入下一道工序
- 最终判定为NG的PCB从生产线中去除
即使在检查过程中生产线也不会堵塞

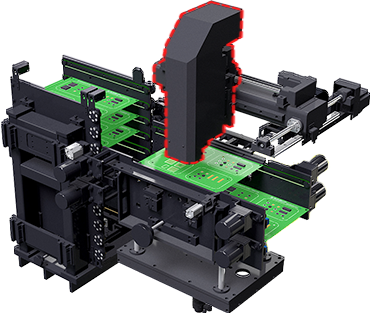

内部结构(Camera 区间)
Camera区间 – 使用360º旋转镜像单元摄像头
- 摄像头移动到从AOI接收的不良位置，将NG信息实时显示影像
- 工作人员可以检查所有不良位置的最终NG/OK情况
- 摄像头可放大/缩小150倍率
无需触摸PCB即可检查所有不良情况
